As redes de telecomunicações têm evoluído rapidamente e o uso eficiente do espectro eletromagnético se torna cada vez mais importante. Pensando nas redes DWDM, as maiores faixas espectrais utilizadas atualmente são a Banda C e a Banda L, além das bandas C++ e L++ estendidas. Isto porque elas podem atingir uma largura espectral máxima de 12 THz.

Quer entender melhor sobre isso? É só conferir o artigo que preparamos para você. Nele, descreveremos as bandas mais utilizadas atualmente em transmissões ópticas, como a Banda C e Banda L. Além disso, falamos sobre a importância do DWDM (Dense Wavelength Division Multiplexing) e a escolha de bandas para redes e seus equipamentos e placas.

Bandas de frequência em redes ópticas utilizadas por equipamentos de Transmissão

O comprimento de onda da fibra óptica é dividido em várias bandas, cada uma funcionando como um canal independente para transmitir sinais ópticos de comprimentos de onda específicos. Desta forma, essa divisão permite uma utilização mais eficiente do espectro eletromagnético, pois possibilita a transmissão simultânea de múltiplos sinais em uma única fibra.

Ao explorar e testar diversas faixas de comprimento de onda, os pesquisadores identificaram que a luz na faixa de 1260nm a 1625nm apresenta a menor distorção de sinal e perda causada pela dispersão. Esta faixa, portanto, é a mais adequada para a transmissão em fibras ópticas.

Dentro desta faixa, a Banda C se destaca por oferecer a menor perda na transmissão de sinais ópticos. Em suma, esta característica proporciona uma vantagem significativa para sistemas de longa distância, onde a preservação da integridade do sinal é essencial.

Este capítulo explorará detalhadamente as bandas de frequência mais utilizadas em redes ópticas, destacando, portanto, suas características específicas e aplicações nos equipamentos de transmissão modernos.

Banda C

Conventional Band – 196.05 THz a 192.10 THz

Em resumo, os sistemas de 80 comprimentos de onda da banda C consistem em comprimentos de onda pares e ímpares. Os detalhes são os seguintes:

Comprimentos de onda ímpares da banda C: Existem 40 comprimentos de onda ímpares no total. A frequência central varia de 192,150 THz a 196,050 THz, entretanto, o comprimento de onda central varia de 1529,16 nm a 1560,20 nm. E mais: o espaçamento de frequência é de 100 GHz.

Comprimentos de onda pares da banda C: Existem 40 comprimentos de onda pares no total. A frequência central varia de 192.100 THz a 196.000 THz, entretanto, o comprimento de onda central varia de 1529,55 nm a 1560,61 nm. Já o espaçamento de frequência é de 100 GHz.

Banda C Estendida

196.05 THz a 191.30 THz

Os sistemas estendidos de Banda C com 96 comprimentos de onda consistem em comprimentos de onda pares e ímpares. Desta forma, esles se configuram da seguinte forma:

Comprimentos de onda ímpares estendidos da banda C: Existem 48 comprimentos de onda ímpares no total. A frequência central varia de 191,350 THz a 196,050 THz, entretanto, o comprimento de onda central varia de 1529,16 nm a 1566,72 nm. O espaçamento de frequência é de 100 GHz.

Comprimentos de onda pares estendidos da banda C: Existem 48 comprimentos de onda pares no total. A frequência central varia de 191.300 THz a 196.000 THz, entretanto, o comprimento de onda central varia de 1529,55 nm a 1567,13 nm. O espaçamento de frequência é de 100 GHz.

Banda Super C

196.65 THz a 190.70 THz

Os sistemas de banda Super C com 120 comprimentos de onda consistem em comprimentos de onda ímpares e comprimentos de onda pares. Os detalhes são os seguintes:

Comprimentos de onda ímpares de banda C de banda ultralarga: Existem 60 comprimentos de onda ímpares no total. A frequência central varia de 190,750 THz a 196,650 THz, entretanto, o comprimento de onda central varia de 1524,50 nm a 1571,65 nm. O espaçamento de frequência é de 100 GHz.

Comprimentos de onda pares de banda C de banda ultralarga: Existem 60 comprimentos de onda pares no total. A frequência central varia de 190,700 THz a 196,600 THz, entretanto, o comprimento de onda central varia de 1524,89 nm a 1572,06 nm. O espaçamento de frequência é de 100 GHz.

Banda L

Long Band – 190.2875 THz a 185.4125

Os sistemas de 66 comprimentos de onda da banda L consistem em comprimentos de onda ímpares e comprimentos de onda pares. Os detalhes são os seguintes:

Comprimentos de onda ímpares da banda L: Existem 33 comprimentos de onda ímpares no total. A frequência central varia de 185,4875 THz a 190,2875 THz, entretanto, o comprimento de onda central varia de 1575,47 nm a 1616,24 nm. O espaçamento de frequência é de 150 GHz.

Comprimentos de onda pares da banda L: Existem 33 comprimentos de onda pares no total. A frequência central varia de 185,4125 THz a 190,2125 THz, entretanto, o comprimento de onda central varia de 1576,09 nm a 1616,89 nm. O espaçamento de frequência é de 150 GHz.

A importância do DWDM

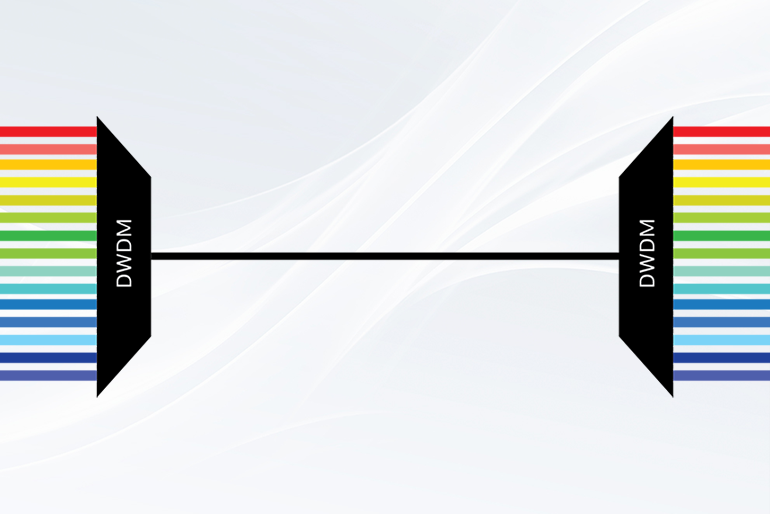

O DWDM, ou Multiplexação por Divisão de Comprimento de Onda Densa, é uma tecnologia essencial para as grandes capacidades das redes ópticas. Isto porque ela utiliza múltiplos comprimentos de onda de luz para transmitir vários sinais simultaneamente em uma única fibra óptica. Portanto, o DWDM permite um uso mais eficiente do espectro eletromagnético da fibra óptica e, consequentemente, da infraestrutura básica existente na rede de transmissão de dados.

Benefícios do DWDM:

• Aumento da capacidade: Permite a transmissão de grandes volumes de dados sem a necessidade de instalar novas fibras. Por isso, com o crescimento exponencial do tráfego de dados, o DWDM se torna uma solução indispensável para atender à demanda elevada.
• Redução de custos: Otimiza o uso das fibras existentes, reduzindo os investimentos em novas infraestruturas. Em suma, isso é especialmente importante para ISPs e provedores que buscam maximizar o retorno sobre investimento em infraestrutura de rede externa óptica.
• Flexibilidade: Facilita a adição de novos canais e serviços sem interrupções significativas na rede. Isto porque, a capacidade de agregar novos serviços rapidamente é um diferencial competitivo significativo.
• Escalabilidade: Permite a expansão da capacidade de rede de maneira modular e gradativo, pois acompanha o crescimento da demanda de forma eficiente e econômica.

Definição de bandas para redes e equipamentos

A definição de bandas em redes de telecomunicações é fundamental para garantir a eficiência e a qualidade dos serviços prestados. Desta forma, cada banda tem suas próprias características de frequência, o que influencia diretamente a escolha de equipamentos e a configuração da rede.

Considerações Importantes:

• Compatibilidade de equipamentos: Equipamentos de rede devem ser compatíveis com as bandas de frequência utilizadas para garantir desempenho e interoperabilidade.
• Regulamentação: É essencial estar atento às regulamentações governamentais sobre o uso do espectro para evitar interferências e garantir conformidade legal.
• Interferência: A escolha da banda de frequência deve levar em consideração o ambiente de operação para minimizar interferências e maximizar a eficiência do sinal.

Destaques do DC908 Huawei

O DC908 é um dos produtos de destaque no mercado, projetado para operar também na Banda C.

Em resumo, seus principais highlights incluem:

• Alta capacidade de transmissão: Suporta múltiplos canais DWDM, permitindo a transmissão de uma vasta quantidade de dados de forma eficiente.
• Confiabilidade: Construído com componentes de alta qualidade para garantir uma operação estável e duradoura, essencial para ambientes críticos de telecomunicações.
• Facilidade de integração: Compatível com uma ampla gama de equipamentos e infraestruturas existentes, facilitando sua implementação em diversas configurações de rede.
• Eficiência energética: Projetado para consumo otimizado de energia, contribuindo para a redução de custos operacionais.
• Implantação simplificada: Do zero à conclusão em apenas oito minutos.

À medida que a demanda por serviços de telecomunicações continua a crescer, a compreensão das diferentes bandas de frequência e da tecnologia DWDM se torna cada vez mais vital. Isto é, além de permitir uma melhor utilização dos recursos existentes, também prepara as redes para enfrentar os desafios futuros. Garantindo, portanto, que a infraestrutura de telecomunicações continue a evoluir e a oferecer serviços de alta qualidade e eficiência para todos.
